PD-Rapid-Stabilizer for Audi, Seat, Skoda, VW with 2.5/2.0/1.9/1.4/1.2 TDI

PDE steht für Pumpe-Düse-Einheit.

In diesem einen Bauteil stecken Hochdruckpumpe, Ventilsteuerung und Einspritzdüse – angetrieben direkt über die Nockenwelle.

Dabei entstehen extreme Druckspitzen (über 2.000 bar) und enorme mechanische Kräfte, die direkt auf den Sitz im Zylinderkopf wirken.

Ist die Fixierung zu schwach, beginnt die PDE sich minimal zu bewegen und arbeitet sich in den Alu-Sitz ein → Undichtigkeiten, Diesel im Öl und Motorschäden sind die Folge.

Deshalb ist eine absolut feste und gleichmäßige Fixierung entscheidend – genau das leisten unsere PDE-Reparaturhalter und die PDE-Brücke.

Undichte PDEs machen sich meist durch typische Symptome bemerkbar:

• Startprobleme (besonders im warmen Zustand)
• Unruhiger Motorlauf
• Leistungsverlust
• Diesel im Motoröl (Ölvermehrung)
• Erhöhter Kraftstoffverbrauch


👉 Ein besonders klares Anzeichen ist steigender Ölstand, da Kraftstoff ins Motoröl gelangt.

Sichere Diagnose:

Eine eindeutige Feststellung erfolgt meist durch eine Fachwerkstatt, z. B. über:

• Sichtprüfung der PDE-Sitze
• Prüfung des Motoröls
• Diagnosewerte im Steuergerät

Die PDE-Repraraturhalter sollte verbaut werden, sobald erste Anzeichen für ein PDE-Problem auftreten. Dazu gehören insbesondere:

• Startprobleme (vor allem im warmen Zustand)
• Unruhiger Motorlauf
• Leistungsverlust
• Diesel im Motoröl (Ölvermehrung)

👉 Je früher reagiert wird, desto besser, da Folgeschäden am Zylinderkopf vermieden werden können.

Auch vorbeugend sinnvoll:

Selbst bei noch unauffälligen Motoren kann der Einbau sinnvoll sein, um die PDEs dauerhaft stabil zu fixieren und typische Probleme von vornherein zu vermeiden.

Ja – in den meisten Fällen helfen die PDE-Reparaturhalter auch bei bereits beschädigten Zylinderköpfen, da sie die Injektoren wieder sauber in Position bringt und deutlich stärker anpresst.

Bei sehr stark beschädigten Sitzen können zusätzlich verstärkte Dichtungen sinnvoll sein.

Das hören wir öfter!

Wir haben mittlerweile schon hunderte PDE-Motoren gesehen und können dir ziemlich genau sagen, wie der Zustand bei dir ist.

Schick uns einfach ein Foto, auf dem man deinen PDE-Sitz gut erkennen kann. Wir geben dir kostenlos und unverbindlich eine Einschätzung, ob dein Motor noch zu retten ist.

An: info@werkzeugbau-rath-shop.de

Anzugsvorschrift Injektorschraube: 12Nm + 270°

Anzugsvorschrift Kipphebelwellenschraube: 20Nm + 90°

In diesem Video zeigen wir dir genau, welcher Dichtring wo hingehört und wie du ihn richtig einbaust:

Nein, die Ausrichtung der PDEs erfolgt durch die PDE-Reparaturhaler automatisch in der richtigen Position.

Nein – das ist nicht erforderlich.

Wir haben die PDE-Reparaturhalter genau dafür entwickelt, dass man die PDEs sicher und dauerhaft fixieren kann ohne sie ausbauen zu müssen.

Wer seine PDEs jedoch neu abdichten möchte, kann diese natürlich ausbauen und mit den PDE-Reparaturhaltern anschließend verbessert fixieren.

Ja – in vielen Fällen reicht es völlig aus, den Reparaturhalter einfach einzusetzen, ohne die PDEs auszubauen.

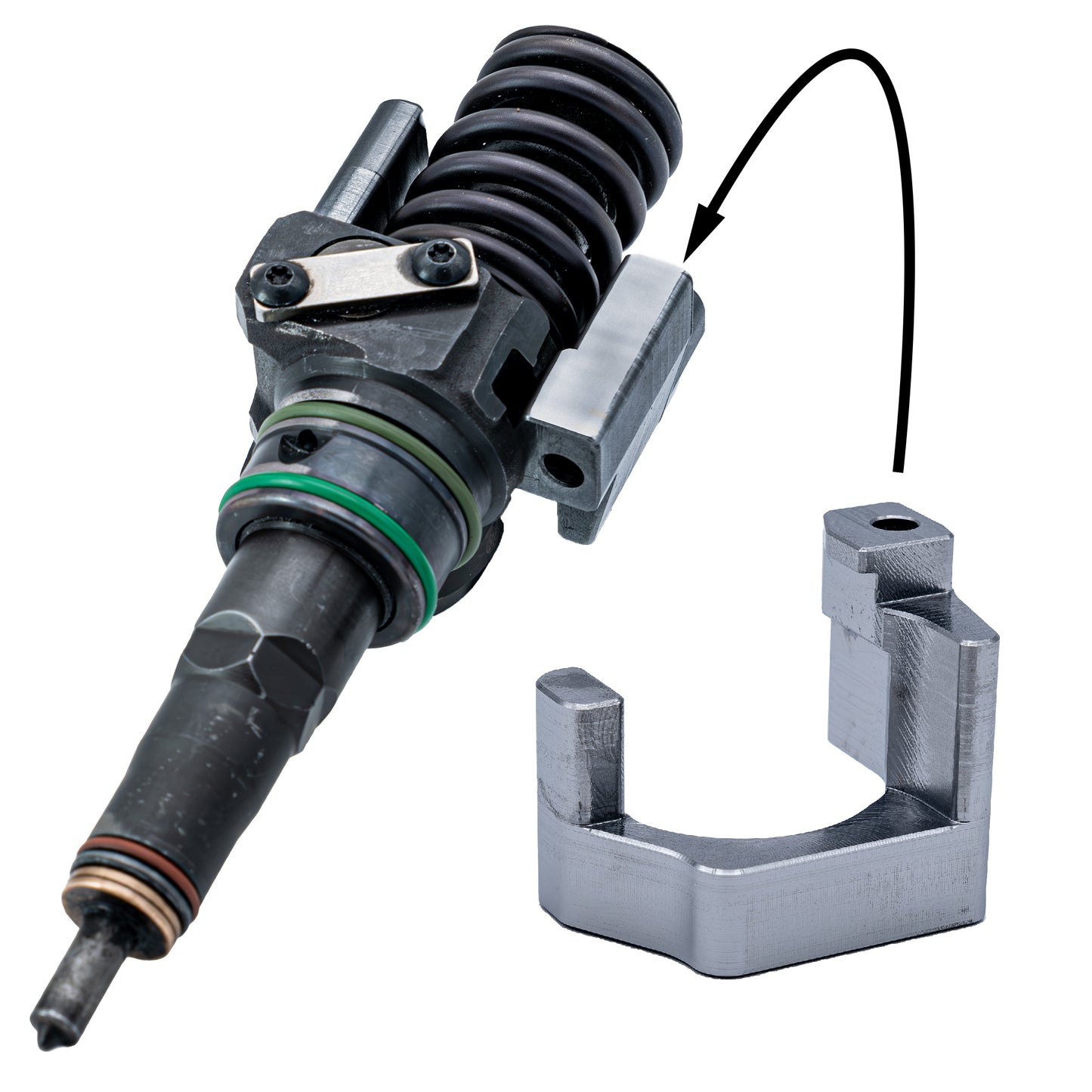

Der Reparaturhalter kann direkt gegen den originalen Halter getauscht werden – schnell, ohne großen Eingriff und ohne Spezialarbeiten.

Warum das funktioniert:

Der Reparaturhalter sorgt dafür, dass die Pumpe Düse Einheit (PDE) wieder sauber und mit einer verbesserten Anpress-Situation im Sitz fixiert wird. Dadurch werden die typischen Probleme wie Mikrobewegungen und Undichtigkeiten sofort gestoppt.

Wann ein Ausbau sinnvoll ist:

Ein Ausbau der PDEs ist nur dann notwendig, wenn:

• der Sitz bereits stark beschädigt ist
• oder die PDEs neu abgedichtet werden sollen (z. B. mit verstärkten Viton-Dichtungen)

Fazit:

In vielen Fällen reicht der Einbau des Reparaturhalters allein aus, um das Problem dauerhaft zu lösen – ohne Ausbau der PDEs.

Bei vielen PDE-Motoren liegt das Problem darin, dass die Injektoren durch die einseitige originale Klemmung minimal arbeiten bzw. sich bewegen können. Dadurch entstehen:

• leichte Undichtigkeiten am Sitz
• ungleichmäßige Einspritzmengen
• schlechtere Verbrennung


Die Folge:

Der Motor arbeitet ineffizient und benötigt mehr Kraftstoff.

Direkt in deiner Nähe!

Mehrere hundert Werkstätten allein in Deutschland haben unsere Produkte bereits verbaut. Zusätzlich arbeiten wir mit Partnerwerkstätten in ganz Europa zusammen.

Wir finden für dich eine passende Werkstatt in deiner Nähe, die dir die PDE-Brücke oder den PDE-Reparaturhalter fachgerecht einbaut.

Du weißt nicht, wohin du dich wenden sollst?

Dann zögere nicht, uns zu kontaktieren:

📞 +49 163 5676544

📧 info@werkzeugbau-rath-shop.de

Beim Herausziehen der PDEs werden die Dichtringe an den oft scharfkantigen Einarbeitungen im Injektorsitz vorbeigezogen. Dabei können die Dichtungen beschädigt werden.

In vielen Fällen ist das direkt sichtbar – kleine Beschädigungen bleiben jedoch häufig unentdeckt und können beim erneuten Einbau zu Undichtigkeiten führen.

Daher empfiehlt es sich, die Dichtungen bei einem Ausbau der PDEs vorsorglich zu erneuern.

Dichtringe, die nicht herausgezogen werden, sind jedoch meistens noch intakt und dichten noch zuverlässig ab, solange der Schaden nicht zu weit fortgeschritten ist.

Ja – Dehnschrauben sollten grundsätzlich erneuert werden.

Es handelt sich um sogenannte Streckschrauben, die beim Anziehen bewusst über ihre Elastizitätsgrenze hinaus gedehnt werden. Dadurch erreichen sie eine definierte Vorspannkraft.

Nach dem Lösen erreichen sie beim erneuten Anziehen nicht mehr die gleiche Vorspannkraft, was zu einer unzureichenden Klemmung führen kann. Das kann dazu führen, dass sich die PDEs wieder bewegen, Undichtigkeiten entstehen oder sich im schlimmsten Fall sogar die Gewindebohrung im Zylinderkopf beschädigt.

Daher empfehlen wir, die Dehnschrauben immer zu ersetzen, um eine sichere und dauerhafte Fixierung zu gewährleisten.

Ein Austausch ist nicht zwingend erforderlich – wird jedoch in vielen Fällen empfohlen.

Der Kabelbaum ist ein typisches Verschleißteil und kann durch Hitze und Vibrationen mit der Zeit spröde werden. Die Folge sind oft unbemerkte Kontaktprobleme, die später zu Startproblemen oder unruhigem Motorlauf führen können.

Gerade wenn die PDEs ohnehin gelöst werden, ist jetzt der ideale Zeitpunkt, den Kabelbaum direkt mit zu erneuern und mögliche Fehlerquellen von Anfang an auszuschließen.

Unser Tipp:

Ein nachträglicher Austausch ist mit deutlich mehr Aufwand verbunden, da der Motor erneut geöffnet werden muss.

Deshalb macht es in den meisten Fällen Sinn, den Kabelbaum direkt mit zu erneuern.

Both solutions reliably seal your PDEs - but with different effort, structure and objectives. Here you can see which solution is better suited to your situation.

PD-Injektor-Stabilizer - maximum stability for your engine

The PDE-Injector-Stabilizer replaces the original mounting on one side. This distributes the contact pressure evenly across all PDEs. No more vibrations, no more diesel in the oil - even if the seats are worn and damaged.

Advantages:

• Most stable mounting on the market

• Holds the PDEs in place, even if a thread is torn out during removal

• Even pressure on all PDEs

• Perfect for heavily worn cylinder heads

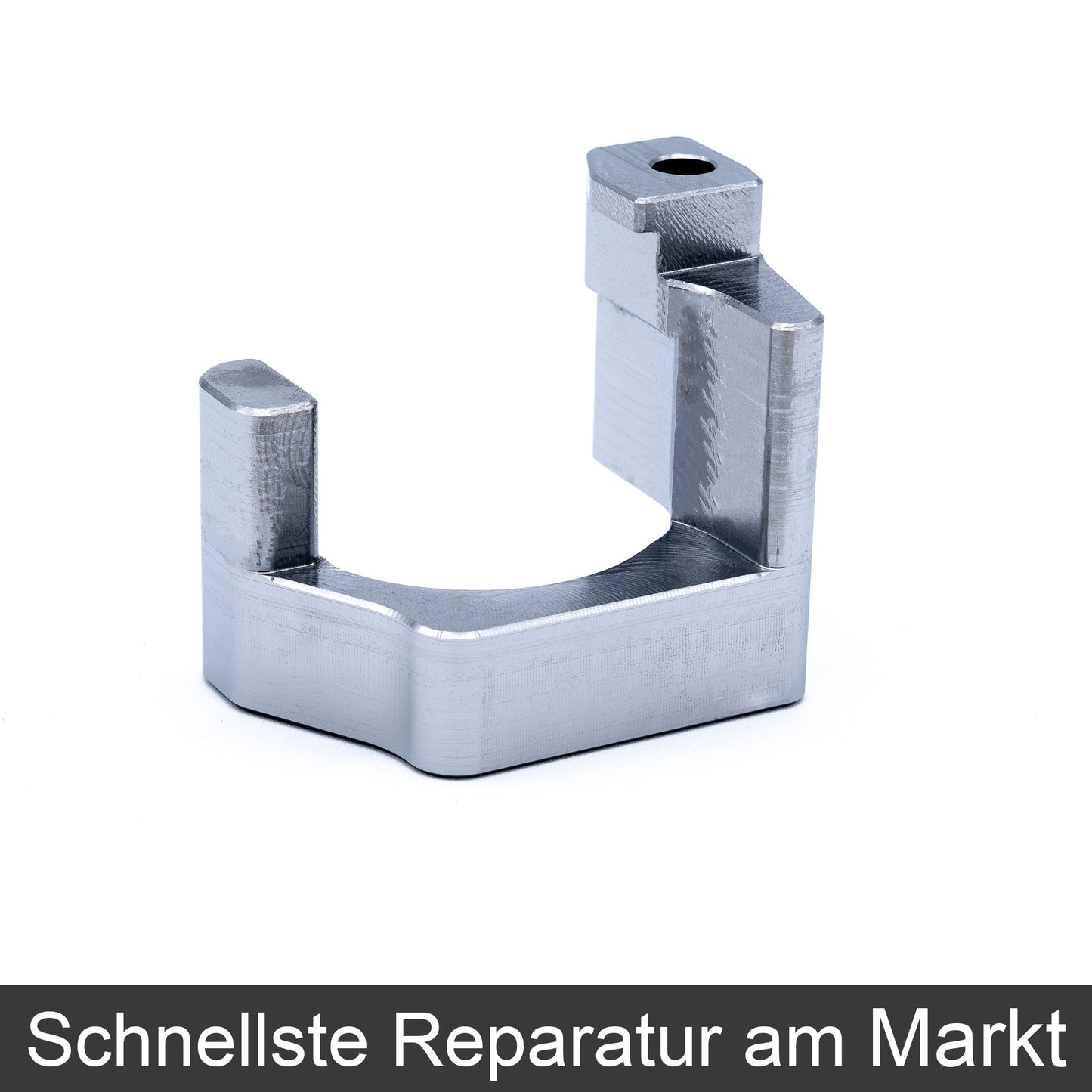

PD-Rapid-Stabilizer - clever, simple, effective

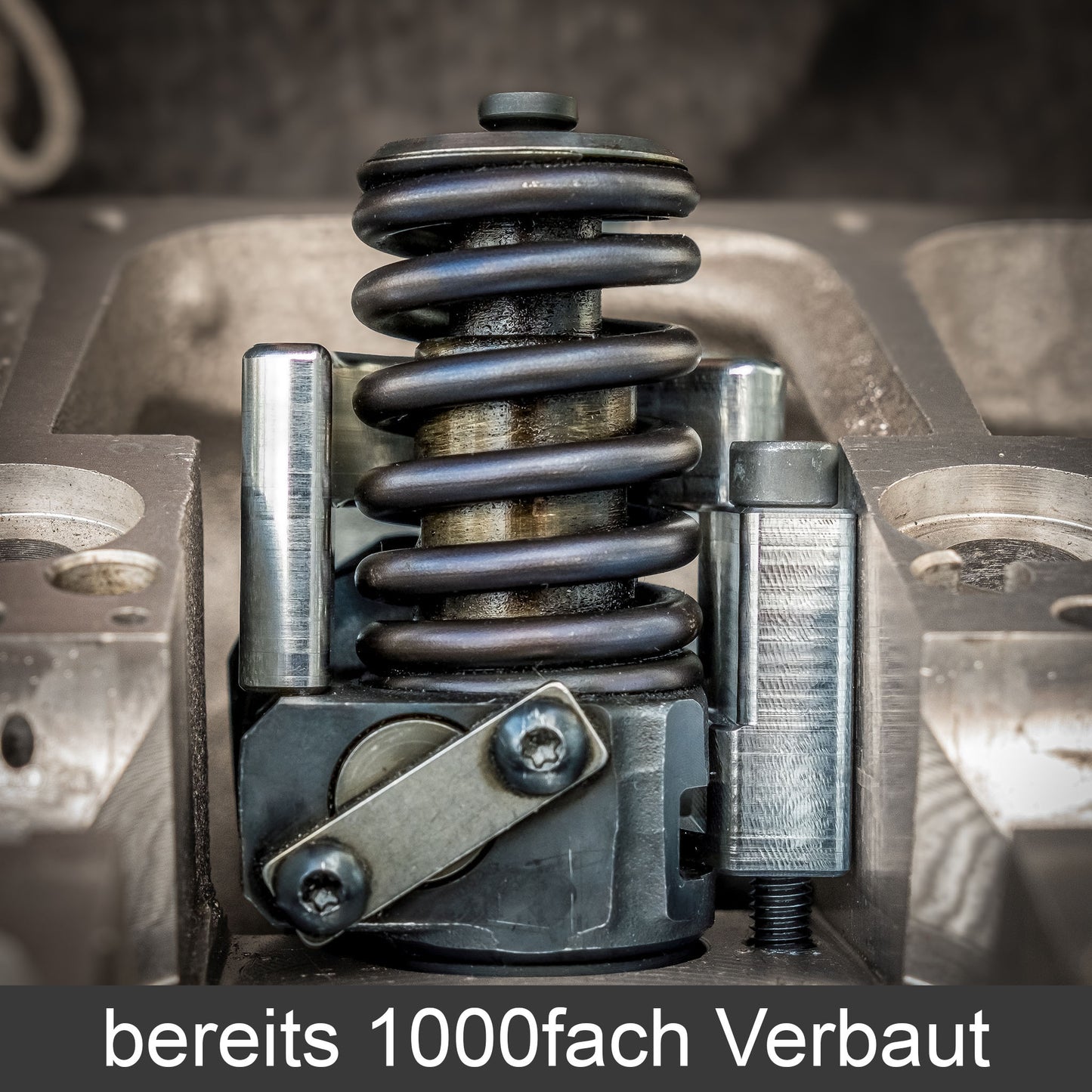

The PD-Rapid-Stabilizer also replaces the original one-sided fastening - but it fixes each PDE individually (e.g. 5 Rapid-Stabilizer for 5 cylinders). Thanks to its protected shape, it is so precisely adapted to the engine that vibrations are no longer possible. It provides a strong hold even with worn seats.

Advantages:

• Fastest repair option without PDE removal

• Ideal for DIY - remove the valve cover, replace the holder, done

• You can seal each PDE individually

• Saves expensive workshop time & costs for add-on parts

💡Tip:

Many customers first test the Rapid-Stabilizer without removing the PDE - in 95% of cases this is enough. If not, you can always reseal the PDEs later and fix them better.

Which repair option is right for me?

(ⓘ Scroll to the left on your cell phone to see the table in full)

Do you need advice or do you have any questions?

+49 163 567 6544

Wenn du unsere PDE-Brücke oder den Reparaturhalter einbaust und das Problem nicht dauerhaft gelöst ist, dann schick uns das Teil innerhalb von 180 Tagen zurück – und du bekommst dein Geld wieder.
